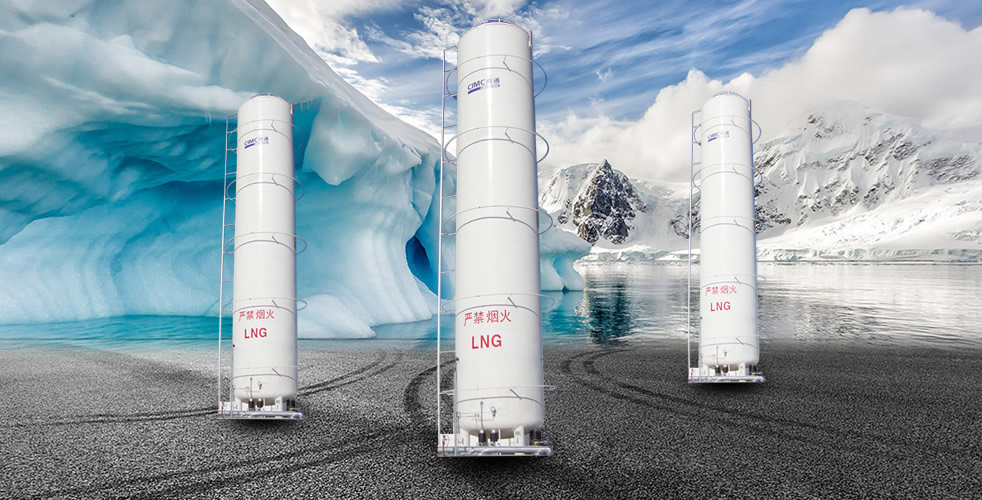

LNG儲罐 | |||||
產品名稱 |
CFW-60/1.44型LNG儲罐 |
CDW-60/1.44型LNG儲罐 |
CFW-60/1.3型LNG儲罐 |
CFL-60/1.44型LNG儲罐 |
|
靜態蒸發率(%/d LN2) |
0.32 ? ? |
0.32 ? ? |
0.14 |
0.32 |
0.32 |
封口真空度(Pa) |
≤4 |
≤5 |
≤0.02 |
≤4 |
≤4 |
設計壓力(MPa) |
1.44 |
1.44 |
1.44 |
1.3 |
1.44 |
充裝質量?(Kg) |
25380 |
25380 |
25380 |
25380 |
25380 |
內徑×高×長? |
φ3016×3365×13400 |
φ3016×3266×15220 |
φ2716×2978×14750 |
φ3016×3365×13400 |
φ3016×13712 |
凈重?(Kg) |
19670 |
23295 |
17950 |
18560 |
19270 |
鞍座中心距 |
8360 |
10250 |
10250 |
8360 |
φ2800 |
容器 類別 |
Ⅱ |
Ⅱ |
Ⅱ |
Ⅱ |
Ⅱ |
絕熱方式 |
真空粉末絕熱 |
真空粉末絕熱 |
高真空多層絕熱 |
真空粉末絕熱 |
真空粉末絕熱 |
設計標準 |
1.TSG R0004-2009;2.GB 50156-2012;3.GB/T18442-2011;4.Q/320611ADJ10-2015 |
產品特點:
(1)儲罐流程滿足現行加氣站所有工作流程;
(2)獨特的吊耳結構,便于安全運輸、起吊及低成本安裝;
(3)采用三維及人體工程學設計管路流程,閥門及儀表位于最佳位置,方便操作人員進行輸液、觀察儀表等操作;
(4)獨特的液位計取壓結構設計,使得液位計讀數穩定、準確;
(5)安全閥泄放氣體引導至安全區域集中排放;
